PCB 고온 라벨

PCB 고온 라벨은 회로 기판 제조를 위해 설계된 첨단 다층 구조로 설계되었습니다, 리플로우 납땜, 반도체 조립 환경. 상단 기능 코팅은 납땜 오븐과 PCB 생산 라인에 사용되는 열 사이클링 공정에 지속적으로 노출될 때 내열성을 제공합니다. 특수 영상 계층은 일련번호와 같은 중요한 데이터를 보장합니다, QR 코드, 그리고 부품 식별자는 극한 온도 조건에서도 읽을 수 있습니다. 그 밑에, 강화된 폴리머 필름은 전자 조립 작업 흐름에서 흔히 발생하는 급속한 가열 및 냉각 사이클 동안 치수 안정성을 유지합니다. 고성능 접착층은 회로 기판과의 안정적인 접착을 보장합니다, 칩 캐리어, 전자 기판. 보호 해제 라이너는 자동화된 SMT 및 PCB 조립 시스템에서 정밀한 배치를 가능하게 합니다.

제조 공정

제조업체들은 정밀 코팅을 통해 PCB 고온 라벨을 생산합니다, 적층, 그리고 전자급 신뢰성에 맞춘 열 경화 공정. 기본 재료는 고납땜 온도와 화학 노출에서도 안정성을 달성하기 위해 통제된 환경에서 설계됩니다. 표면 처리 기술은 열전사 인쇄와의 호환성을 향상시킵니다, 레이저 마킹, PCB 생산에 사용되는 산업용 잉크젯 코딩 시스템. 접착제 조성은 고정밀 코팅 장비와 함께 적용되어 모든 배치에서 균일한 접착 강도를 보장합니다. 안정화 및 경화 후, 재료는 롤 형태로 잘리거나 시트 형식으로 변환되어 자동화된 전자 제조 라인과 회로 추적 시스템에 적합합니다.

인쇄 및 가공

PCB 고온 라벨은 열전사 인쇄를 통해 처리됩니다, 레이저 조각, 그리고 고해상도 산업용 마킹 시스템. 보드 ID와 같은 필수 데이터, 구성 요소 코드, 생산 추적 정보는 정밀하게 적용됩니다. 자동 라벨링 기계는 연속 롤을 고속 PCB 조립 라인에 공급합니다. 다이커팅 시스템은 평평하고 불규칙한 회로 기판 표면에 대한 형태 라벨을 사용합니다. 완성된 라벨은 리플로우 납땜 오븐을 포함한 열악한 생산 조건에 대비해 준비됩니다, 플럭스 세척 공정, 장기 전자 장치 작동 환경.

표준 및 사양

이 라벨들은 열내성 및 추적성에 관한 엄격한 전자 제조 기준을 준수합니다. 재료 두께는 일반적으로 다음과 같이 가집니다 70 로 150 적용 요구사항에 따라 마이크론. 접착 시스템은 납땜 열을 견딜 수 있도록 설계되었습니다, 화학 세척제, PCB 조립 중 기계적 진동. 표준 형식에는 자동 픽 앤 플레이스 라벨링 시스템과 호환되는 정밀 다이컷 형태와 롤 구성이 포함됩니다. 품질 검증에는 열 내구성 시험이 포함됩니다, 접착력 평가, 인쇄 내구성 분석, 전자 제조 조건에서의 환경 응력 시뮬레이션.

사용 맥락

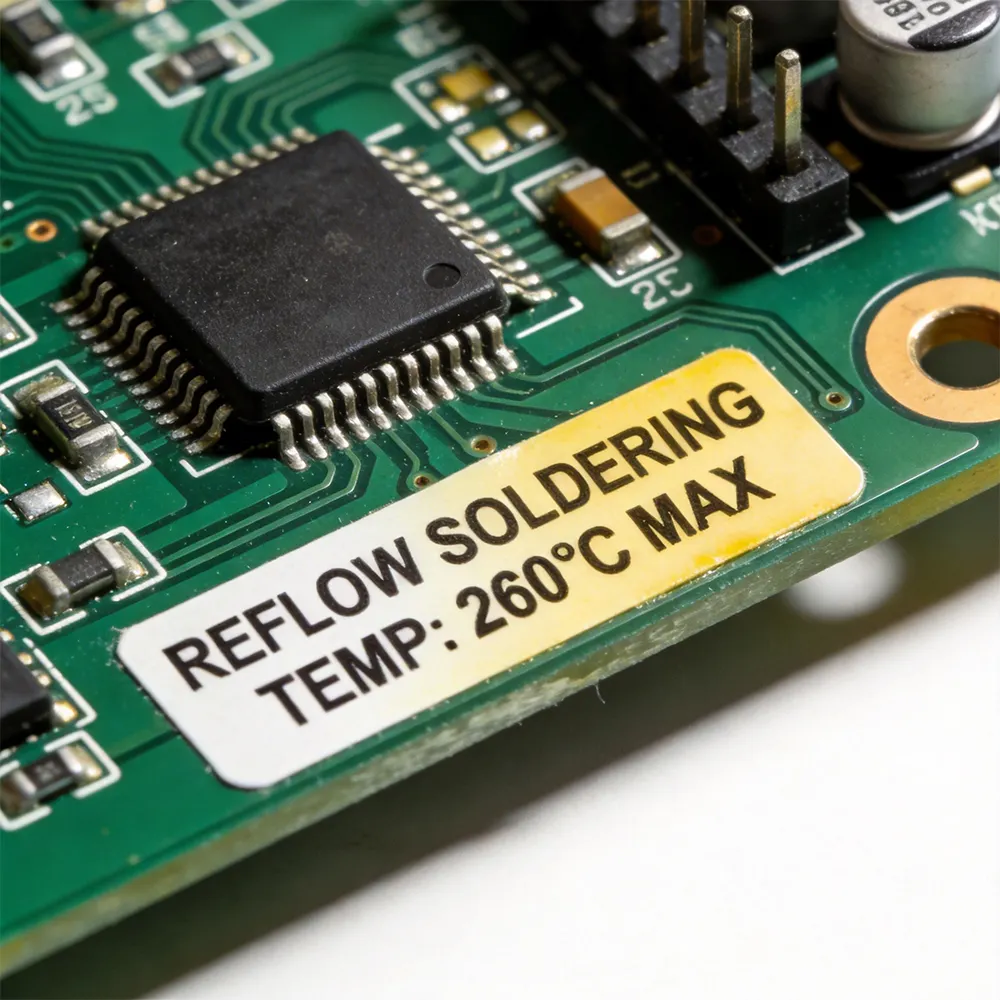

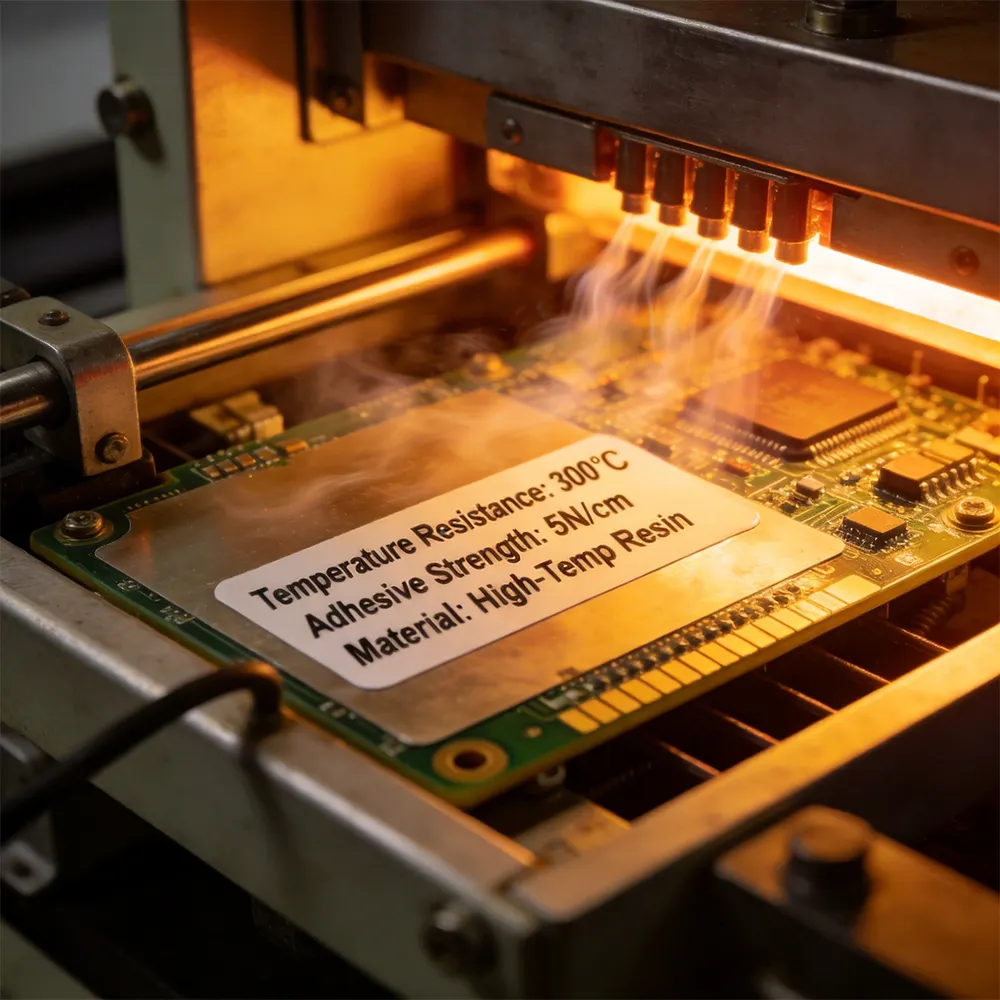

PCB 고온 라벨은 PCB 제작에 널리 사용됩니다, 반도체 조립, SMT 생산, 그리고 전자 장치 제조 시스템. 엔지니어들은 생산 중에 라벨을 부착하여 회로 기판과 부품의 전체 수명 주기 추적성을 보장합니다. 레이블은 PCB에 부착됩니다, 칩, 모듈, 전자 하우징. 리플로우 납땜 및 열 처리 중, 가독성과 구조적 완전성을 유지합니다. 검사 전반에 걸쳐, 포장, 그리고 물류 워크플로우, 첨단 전자 제조 환경에서 지속적인 식별 정확도를 보장합니다.
